[Réel]Portance et résultante aérodynamique

Bonjour
Je ne comprends pas bien la différence entre portance et résultante aérodynamique. Il me semble que dans les deux cas, cela résulte de la différence de pression entre intrados et extrados. L'un serait perpendiculaire au vent relatif mais pas l'autre. Si quelqu'un pouvait éclairer ma lanterne, merci d'avance.wink


Windows 10 64 /  i7 4970K / Geforce GTX 1060 / RAM 16 Go / SSHD dédié XP11 /

Hors ligne



#2 [↑][↓]  01-04-2019 18:05:12

Armand42
Pilote Virtuel
Lieu: Saint Etienne (42)
Date d'inscription: 16-09-2014
Renommée :   20

Re: [Réel]Portance et résultante aérodynamique

Lorsque tu décomposes la résultante tu obtiens la trainée et la portance.

Ou inversement, la résultante de la traînée et de la portance, c'est la résultante.
Comme pour toutes forces représentées par des vecteurs.

Ok ?

Dernière modification par Armand42 (01-04-2019 18:05:36)

Hors ligne



#3 [↑][↓]  02-04-2019 16:33:25

NezHaut
Commandant de bord
Date d'inscription: 09-01-2018
Renommée :   23

Re: [Réel]Portance et résultante aérodynamique

Armand l'a très bien expliqué : la résultante aérodynamique est la somme vectorielle de la portance et de la traînée.

Dernière modification par NezHaut (02-04-2019 16:33:45)


Tim

"If flying were the language of man, soaring would be its poetry."
"Think positive, flaps negative !"

Hors ligne



#4 [↑][↓]  02-04-2019 17:05:43

Armand42
Pilote Virtuel
Lieu: Saint Etienne (42)
Date d'inscription: 16-09-2014
Renommée :   20

Re: [Réel]Portance et résultante aérodynamique

Pas de réaction de Victor Echo ..... est-ce clair pour toi ?
Sinon je te fais un petit graphique. (Comme en cours de méca quand j'étais plus jeune.....laugh)

Dernière modification par Armand42 (02-04-2019 17:06:02)

Hors ligne



#5 [↑][↓]  02-04-2019 18:50:09

victor echo
Copilote
Date d'inscription: 18-09-2009

Re: [Réel]Portance et résultante aérodynamique

Si si je réagis (un peu tard, désolé mais du boulot) d'abord en vous remerciant. Je crois que c'est clair si vous me dites que cela se décompose entre portance et traînée. Un petit graphique ou des exemples chiffrés ne seraient pas de refus mais je ne voudrais pas abuser de votre temps. Merci encore.


Windows 10 64 /  i7 4970K / Geforce GTX 1060 / RAM 16 Go / SSHD dédié XP11 /

Hors ligne



#6 [↑][↓]  02-04-2019 18:56:29

Armand42
Pilote Virtuel
Lieu: Saint Etienne (42)
Date d'inscription: 16-09-2014
Renommée :   20

Re: [Réel]Portance et résultante aérodynamique

Don't worry .... on est là pour ça. wink

https://zupimages.net/up/19/14/9243.jpg

Une recherche sur Google t'aurai permis de trouver ça wink

Dernière modification par Armand42 (02-04-2019 18:59:35)

Hors ligne



#7 [↑][↓]  02-04-2019 18:58:25

NezHaut
Commandant de bord
Date d'inscription: 09-01-2018
Renommée :   23

Re: [Réel]Portance et résultante aérodynamique

Comme je suis fénéant, j'ai récupéré ce qui existe déjà... wink

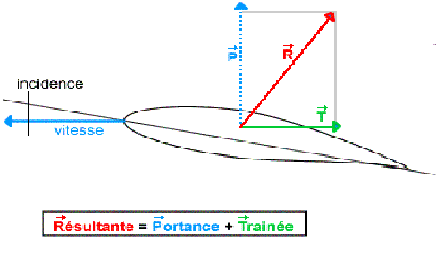

http://www.galkstpe.free.fr/FINAL_html_3c1f91dc.gif
source : http://www.galkstpe.free.fr/aeronef.htm


Tim

"If flying were the language of man, soaring would be its poetry."
"Think positive, flaps negative !"

Hors ligne



#8 [↑][↓]  03-04-2019 15:25:17

victor echo
Copilote
Date d'inscription: 18-09-2009

Re: [Réel]Portance et résultante aérodynamique

Merci je pense avoir compris grâce à vous. Jusqu'alors je croyais que c'était plus ou moins la même chose que la portance mais non, c'est un rapport portance / traînée


Windows 10 64 /  i7 4970K / Geforce GTX 1060 / RAM 16 Go / SSHD dédié XP11 /

Hors ligne



#9 [↑][↓]  03-04-2019 15:56:38

NezHaut
Commandant de bord
Date d'inscription: 09-01-2018
Renommée :   23

Re: [Réel]Portance et résultante aérodynamique

victor echo a écrit:

Merci je pense avoir compris grâce à vous. Jusqu'alors je croyais que c'était plus ou moins la même chose que la portance mais non, c'est un rapport portance / traînée

Pas un rapport, une somme. wink
C'est la force aérodynamique "globale" qui s'exerce sur ton aéronef. Les autres forces ne sont pas aérodynamiques (poids, poussée dans le cas d'un moteur).


Tim

"If flying were the language of man, soaring would be its poetry."
"Think positive, flaps negative !"

Hors ligne



#10 [↑][↓]  03-04-2019 19:36:17

Armand42
Pilote Virtuel
Lieu: Saint Etienne (42)
Date d'inscription: 16-09-2014
Renommée :   20

Re: [Réel]Portance et résultante aérodynamique

Je confirme les propos de nez haut .... c'est bien une somme. Une somme de vecteurs.
Ça ne s'applique pas que dans ce cas.
Toutes les forces sont représentées par des vecteurs et pour en faire la somme ont fait graphiquement comme ça.

Pour bien comprendre, un croquis vite fait, mal fait laugh.

https://zupimages.net/up/19/14/ur60.jpg

Si tu pousse un colis avec un angle tel que montré sur le croquis du haut tu vois la force Fh qui va déplacer ton colis.
Maintenant croquis du bas, tu pousses AVEC LA MÊME FORCE mais plus inclinée vers le bas, alors la force Fh qui va déplacer ton colis est plus grande.
Fais un essai chez toi avec un solide à déplacer.

OK ?

Dernière modification par Armand42 (03-04-2019 19:37:29)

Hors ligne



#11 [↑][↓]  03-04-2019 20:31:40

victor echo
Copilote
Date d'inscription: 18-09-2009

Re: [Réel]Portance et résultante aérodynamique

D'accord j'essaye de comprendre avec mes faibles compétences mathématiques mais je ne ferai pas l'essai avec un colis, j'ai les lombaires en compote. laugh
Merci pour les schéma.


Windows 10 64 /  i7 4970K / Geforce GTX 1060 / RAM 16 Go / SSHD dédié XP11 /

Hors ligne



#12 [↑][↓]  03-04-2019 20:42:01

Armand42
Pilote Virtuel
Lieu: Saint Etienne (42)
Date d'inscription: 16-09-2014
Renommée :   20

Re: [Réel]Portance et résultante aérodynamique

Tu peux le faire avec un morceau de sucre .... laughlaugh
