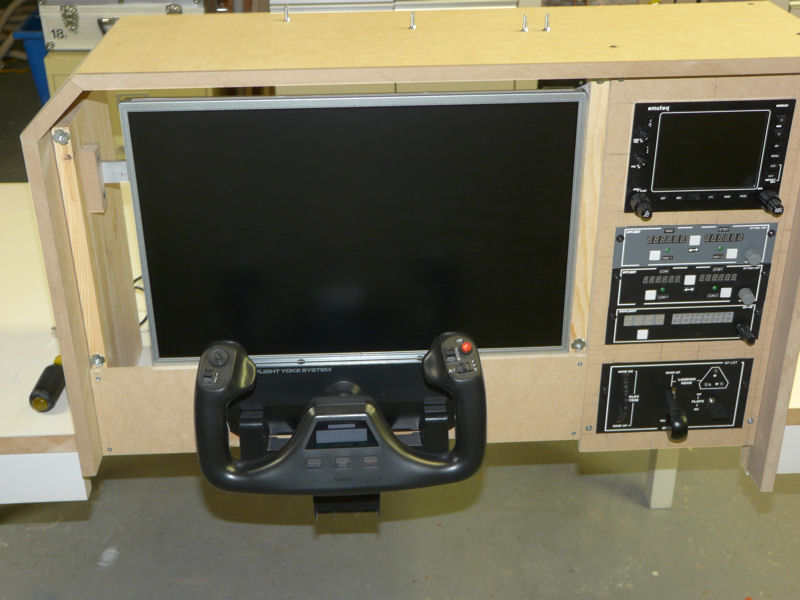

Une autre photo pour Tomy, l'écran sans le cache.

a+

kbumbaz a écrit:

Salut Marc,

Simple questions, pourquoi ton panneau frontal blanc en plexi est si épais ?
Les trous / instruements > scie cloche ?

bye.

Salut,

Le panneau parait plus épais sur les photos, il est en bois MDF 3/8 po.

Quand je vais construire un deuxième cache je vais vérifier si ça existe du MDF 1/4 po.

La deuxième question je ne la comprend pas (Les trous / instruements > scie cloche ?)

a+

Bobonhom a écrit:

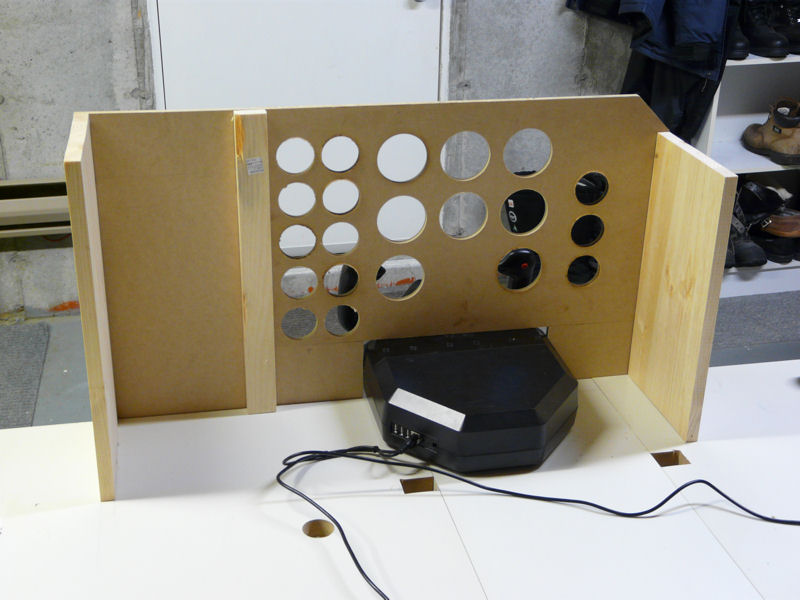

Tomy, la vu arrière démontre comment Marc a démonté le boitier de son téléviseur, pour en faire quelque chose de petit qui passe sur le boitier Saitek, je devrai faire à peu près la même chose pour que ça ne monte pas trop haut...

Je pensais que ça te donnerais des idées, vu que tu pensais qu'il y avait pas de TV assez petite...

Pour le cache je dirais MDF 5/8"

Salut !
Ah oui Bô ! J'avais jamais vu un écran dénudé de son cache comme ça. Je pensais que tout était solidaire de l'écran.
Tous les écrans sont démontables ainsi ?
Je me suis lancé : j'ai acheté Panel Builder.
Je vais réorganiser mon installation. Je vais me faire de la place.
Dès demain je vais magasiner -en Québécois-  pour m'acheter un écran. J'hésite pour la taille. Sur un écran de 24" où j'ai fait mes essais de Panel Builder, ça s'est vite rempli !  19" ?   Quelle taille serait la mieux ?
Quelle est la taille de ton écran Marc ? Merci pour les photos me montrant la gueule d'un écran "à poil".
A +

kbumbaz a écrit:

OK Merci.

Les trous dans le MDF tu les as faits a la scie cloche ?

bye

Oui à la scie cloche et une perceuse à colonne pour avoir de la précision, excuse moi si je ne savais pas c'était quoi une scie cloche ici au Québec on appelles ça un Hole Saw.

a+

Seulement du 3/8 (10mm) Marc, et bien les photos le rende pas   M'excuse...


Scie cloche, moi aussi je cherchais de quoi y parlait le cousin

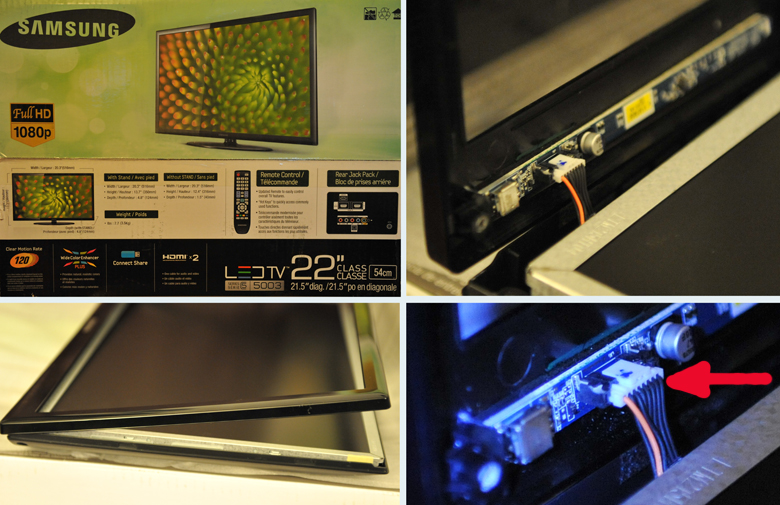

Aujourd'hui, j'ai acheté deux samsung 22" modèle 5003 à LED... Un de spare   Ouais je sais je suis un peu fou... D'ailleurs mon frère me trouve pas mal fou et dit que je fais le bonheur de fabriquant de dalle

Hier je me suis dis, prend l'écran qui est dehors pour les test, car j'en ai même un dehors près du SPA, mais finalement, je me suis dis que même si je fais moins de SPA l'hiver, j'aime ça regarder la TV en pelletant le balcon...

Il y a tellement d'écran chez moi, que je n'ai plus le décompte, finalement mon frère à bien raison


Pour en revenir au Samsung, au gallon ça donne 10½ (26,6cm) de haut x 18¾ (47,6cm) de large pour l'écran... Bien assez pour 9 gauges (rappelez vous mes cadrans moteur sont sur FIP)  Mais ce que j'ai aimé de ce modèle, c'est que même avec le boitier plastique, il ne fait que 12½ x 20 et l'écran est presque qu'égal avec le rebord, on pourrais laisser le boitier en place...

De plus en magasin, j'ai cru décelé que le boitier était facile à enlever et qu'on pouvait probablement garder la partie arrière...

Mais, comme je suis curieux, et que je voulais montré à Tomy qu'il faut être prudent dans l'ouverture... J'ai décidé de l'ouvrir pour vous   Et Hop que trois petites vis...

Comme tu vois Tomy, il faut être prudent pour ne pas tout arracher quand on pense qu'il n'y a pas de fil, il peut quand même y avoir des fils....

Très fragile la petite "plug" ici... D'ailleurs je devrais déporter ce mini circuit imprimé, car il y a pas d'autre manière de mettre à ON que par la télécommande... Ça j'ai oublié de vérifier en magasin



Demain je verrai s'il fait la job


Bonne journée!

Dernière modification par Bobonhom (02-02-2013 12:03:13)

Tomy a écrit:

Salut les gars !
Marc, peux tu me donner les dimensions de ton écran ? C'est un 23 " ? Il a l'air grand sur la photo !

Salut Tomy, je viens de vérifier et c'est bien un 23 po.

Dimension du cadrage en métal 19.5 x 12.5 po.

a+

Dernière modification par Marc_63 (02-02-2013 20:06:09)

Bonjour Tommy, j'ai lu le truc des chaines pour te maintenir en place...

Il y a la solution des patin au lieu de roulette (ma solution), mais il y a aussi celle-ci pour les roues:

À titre éducatif




Bonne journée!

kiss
Keep It Simple Stupid
J'adore Du vrai Mc Guyver plus que parfait
je garde l'idée :-)

Bonne idée les patins en caoutchoucs.

Tomy a écrit:

OK  Marc ! Merci.
Je reviens à la charge avec mes questions :
1 - Quant tu as fabriqué ton panneau tu as prévu la position de tes gauges par rapport à un modèle d'avion ? Pour le centrage tu l'as fait à la souris je suppose. Tout a l'air parfaitement dimensionné et calibré !

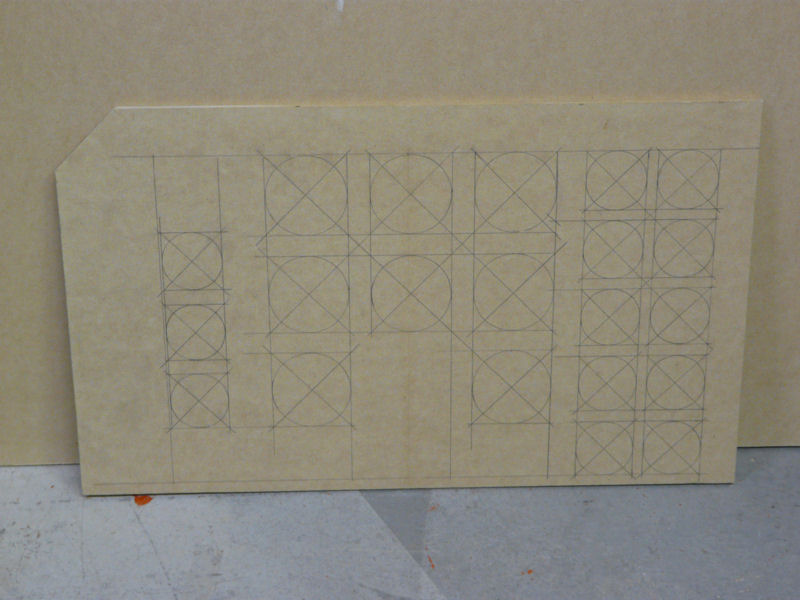

En premier j'ai découpé un cache dans un carton à l'échelle 1/1.

Sur ce carton j'ai tracé mon écran (seulement l'écran et non le cadre de métal)

Ensuite j'ai dessiné les cadrans pour voir ce que cela allait donner. (Sans me préoccuper de Panel Builder car on peux dimensionner et disposer les cadrans n'importe ou)

Une fois satisfait du résultat j'ai refait la même chose sur le cache en MDF.

Avec ce cache je vais pouvoir voler avec le Cessna C337H, les King Air, le Baron 58 et le Twin Otter tout ce que j'ai à faire c'est de changer les cadrans dans Panel Builder.

Je peux aussi voler sur monomoteur mais une partie des cadrans moteur reste noir, ça j'aime moins et je vais probablement me refaire un cache pour ce type d'avion.

Panel Buider annonce la sortie futur d'instruments Glass Cockpit, si un jour l'envie me reprend de voler sur liner je vais me faire un cache pour ce type d'avion.

Tomy a écrit:

2 - Au canada vous avez du MDF blanc ou tu l'as peint d'abord ? Et Les petits boutons noirs collés ça donne une touche professionnelle. Les FIP de Saitek tu ne les installes plus ?
J'ai fini cousin !
A +

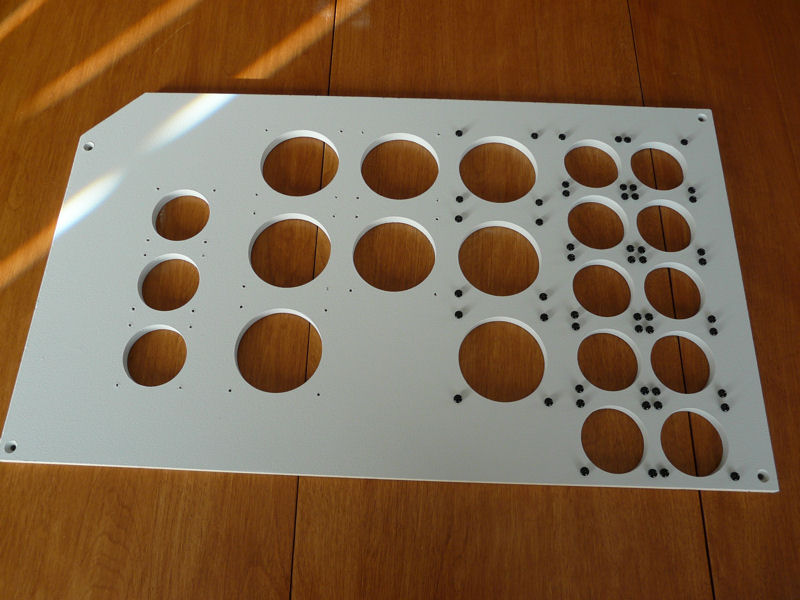

Le MDF je l'ai peint en gris pâle ensuite j'y ai mi des vis que j'ai du couper et peinturer en noirs.

Pour ce qui est de mes FIP je vais les vendre prochainement sur E-Bay ainsi que mon CDU-II.

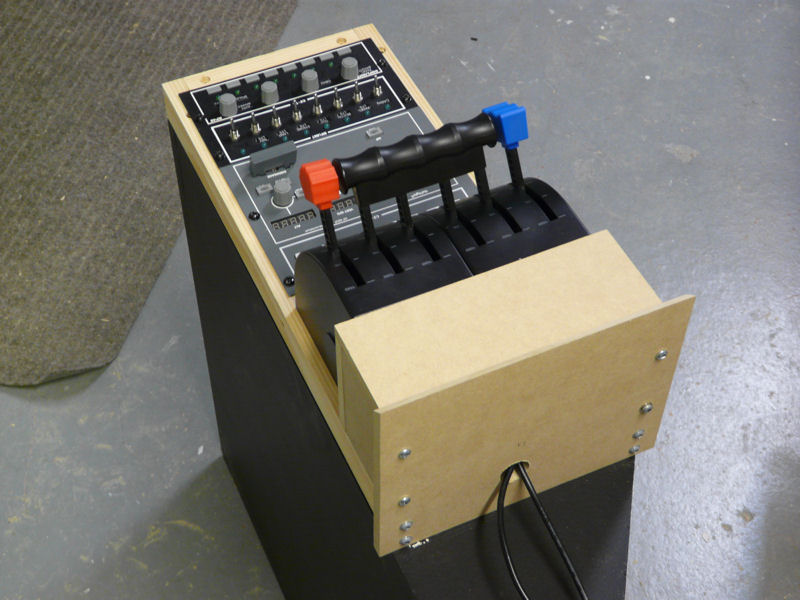

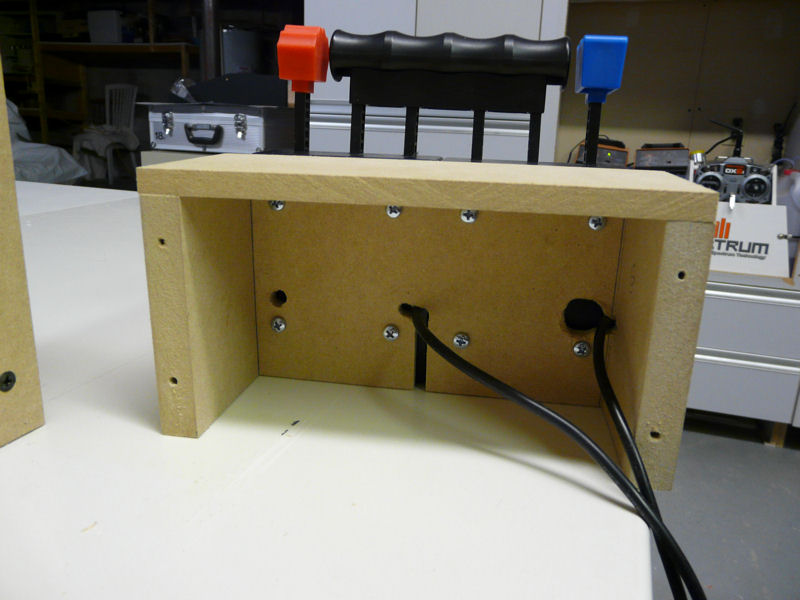

Tout a été fait avec du MDF sauf les deux premiers montants (vieille planche de pins) ensuite j'ai remis du MDF sur les planches de pins pour que cela soi plus solide, le tout est vissé dans la table.



Autres photos:








Si tu as d'autres questions ne te gênes pas.

a+

Dernière modification par Marc_63 (03-02-2013 14:34:49)

Yan, il annonce un Add-ON de Glass cockpit avec 32 types de EFIS, pour tout type de liner, si le Garmin 1000 n'y est pas, il faut le suggérer, il vont surement le faire vu la demande pour ce produit...


Marc, un petite suggestion pour toi: Au lieu de changer de cache à chaque fois, comme dit filippo, ça vient "gossant" avec les vis, pourquoi ne pas faire une petite plaquette mince qui cacherait la moitié de tes cadrans moteur pour faire du mono... Plaquette que tu pourrais faire tenir par du velcro, ou mieux encore par des petites aimants incrustés dans ton cache combiné à une plaquette en métal... Tu pourra passé de mono à Bi en un tour de main... Sinon tu peut aussi fixé le cache avec du velcro au lieu des vis, mais là tu devra faire plusieurs caches...   Des idées comme ça

Bonne journée!

Dernière modification par Bobonhom (03-02-2013 15:01:43)

Yan Solo a écrit:

Bonjour Marc 63,

J'ai encore des questions :
* dimension de ton cache ci-dessus
* la base (pied) de tes écrans est à quelle hauteur ?
* le haut de ton cockipt (casquette) est à quelle hauteur du sol ?
* quand tu es assis tes yeux sont comment par rapport au milieu des 3 écrans ?
* enfin sais-tu si Panel Buider va sortir des gauges styles garmin 1000 ?

encore merci

Amitiés

Salut Yan,

Dimension du cache: 590 mm x 348 mm avec un angle de 45 degré.

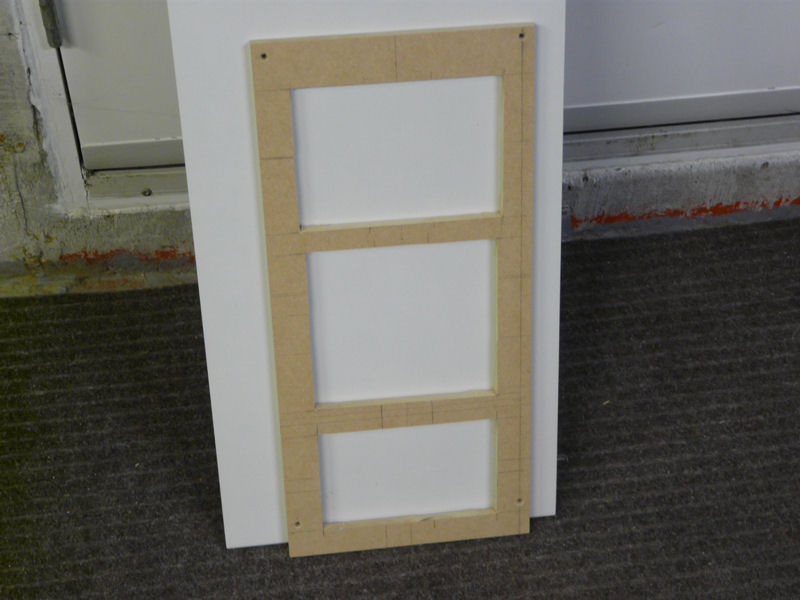

Dimension du cache GPS: 220 mm x 490 mm.

Base de mes écrans: 280 mm

Hauteur de la table: 780 mm

Haut de la casquette: 458 mm

Profondeur de la casquette: 255 mm

Quand je suis assis mes yeux sont situés au centre de mes écrans 1-2-3 (j'ai du monter ma chaise un peu) et j'ai positionné les écrans pour ne pas voir la partie inférieur du boitier en plastique, je ne vois que l'image.

L'écran no. 2 est centré par rapport à mon yoke, donc l'écran no. 1 est plus à gauche car j'aime avoir la tête bien aligné avec le centre de la piste.

Si tu as d'autres questions ne te gêne pas.

a+

Dernière modification par Marc_63 (03-02-2013 15:29:24)
