GRIBOUILLE, il faut héberger les photos sur le net pour les afficher sur le net, là tu nous donne l'adresse sur ton ordi


Ici, c'est l'adresse d'un hébergeur d'image gratuit  http://www.hostingpics.net

Si tu n'as pas trop d'image, il y a la galerie de ce forum qui peut en héberger aussi... Pense à les rendre en format potable pour le net, c'est jamais plaisant de prendre 2 minutes pour charger des photos    Ici, sur ce forum, c'est 800 pixel de large max... 72 dpi est suffisant en définition pour le net

Bienvenue chez PV et bon vol parmi nous!

Dernière modification par Bobonhom (01-02-2014 22:25:06)

Etant donné que tu as des radios et un MCP, tu n'as pas besoin d'afficher un cockpit complet comme le montre ta photo.
Tu pourrais n'afficher que des instruments, echelle 1/1.
J'avais bricolé ceci il y a bien longtemps et je dois avoir quelquepart les fichiers gauge et Cfg.





Il suffit de mettre les gauges dans le fichier gauge de FS et de remplacer le panel cfg d'un 737 par le nouveau fichier panel cfg. Les fenetres (instruments principaux/ moteurs) sont undocked (F1 , F2 etc) et placées sur les ecrans adequats. La situation est sauvegardée et hop, en principe ca marche.
Ca remonte a des années mais j'ai fait le tour du monde avec ce panel!
Il y a probablement des moyens de faire aussi bien et mieux avec des programmes tout faits mais a l'époque il n'y avait rien. Si tu veux jouer avec je peux te les envoyer.
Jack

Bonjour Jack.
très sympas ta proposition de m'envoyer les fichiers. En voyant les photos de tes écrans qui sont magnifiques
il est évident que j'accepte de recevoir tes fichiers.

tu me dit
(Il suffit de mettre les gauges dans le fichier gauge de FS et de remplacer le panel cfg d'un 737 par le nouveau fichier panel cfg. Les fenetres (instruments principaux/ moteurs) sont undocked (F1 , F2 etc))

je ne suis pas encore très familiarisé avec certain mots soulignés, j'ai déjà pas mal souffert à installer mes Add-ons pour SFX , maintenant que ça fonctionne je n'ose plus trop y toucher.

Est-ce que les fichiers sont compatibles avec SFX et cela reste t'il simple à configurer?

En tout cas merci encore pour ta proposition car je ne trouve aucun avion avec un tableau de bord qui couvre complètement un écran.

A+

Pascal

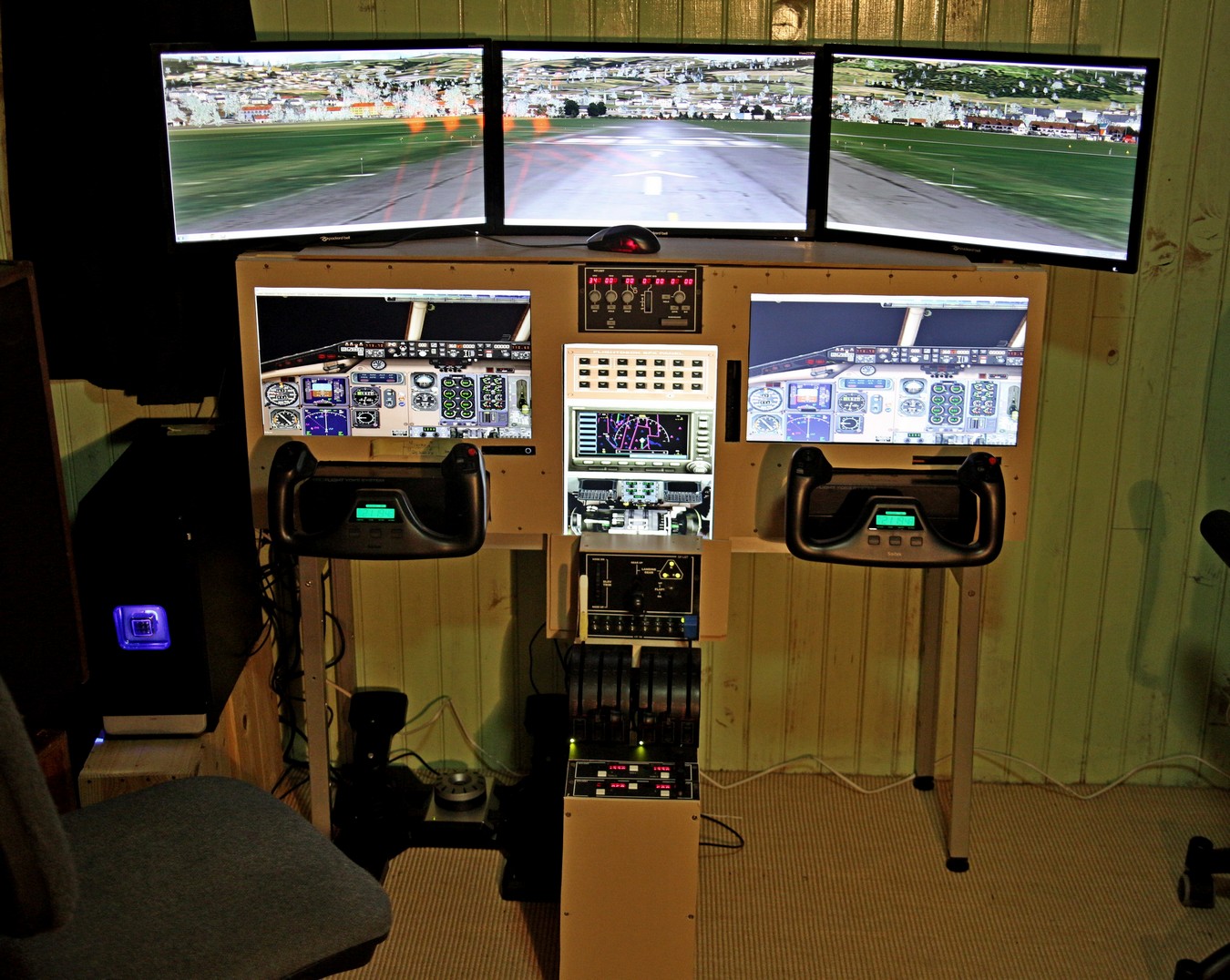

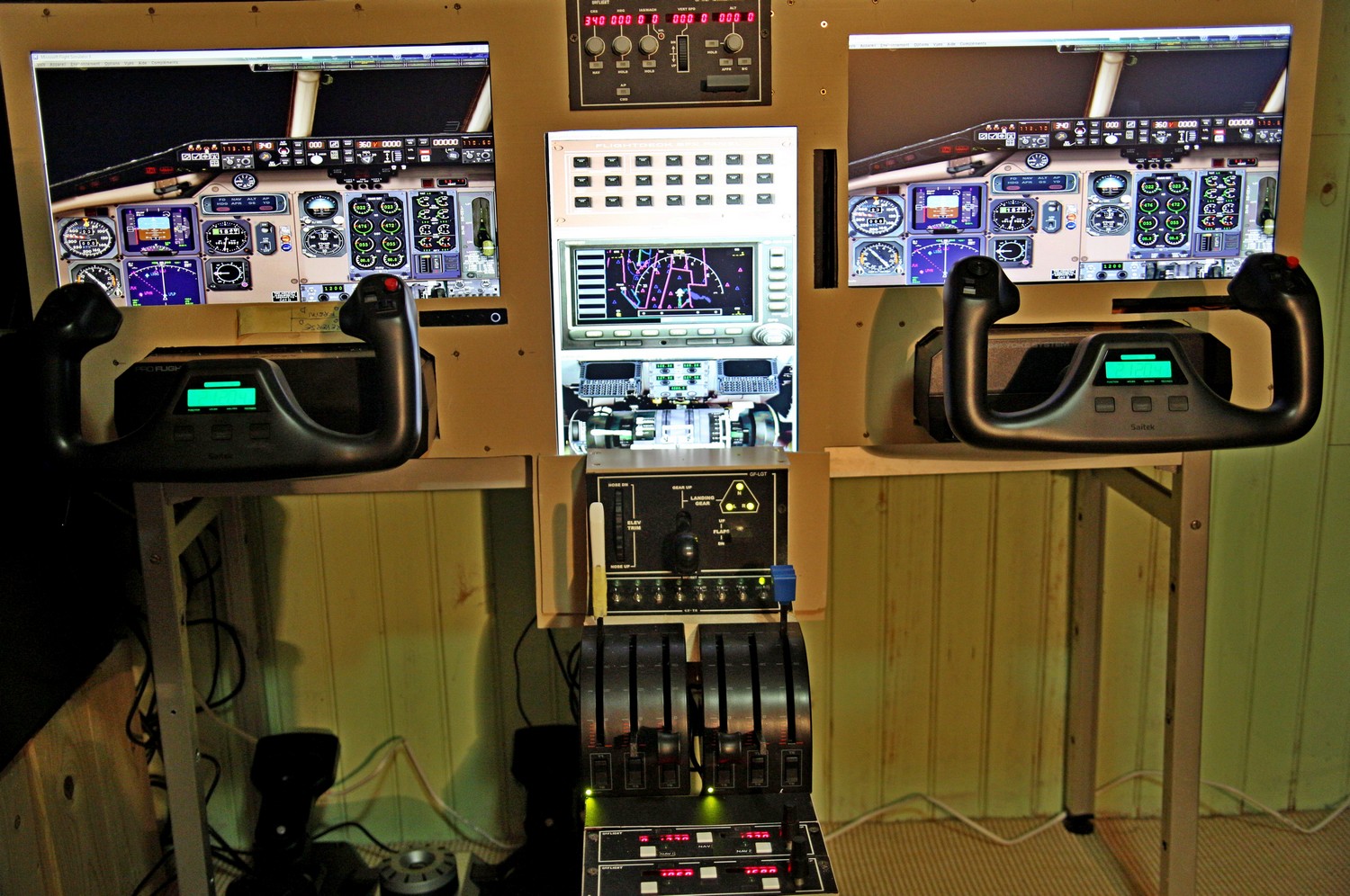

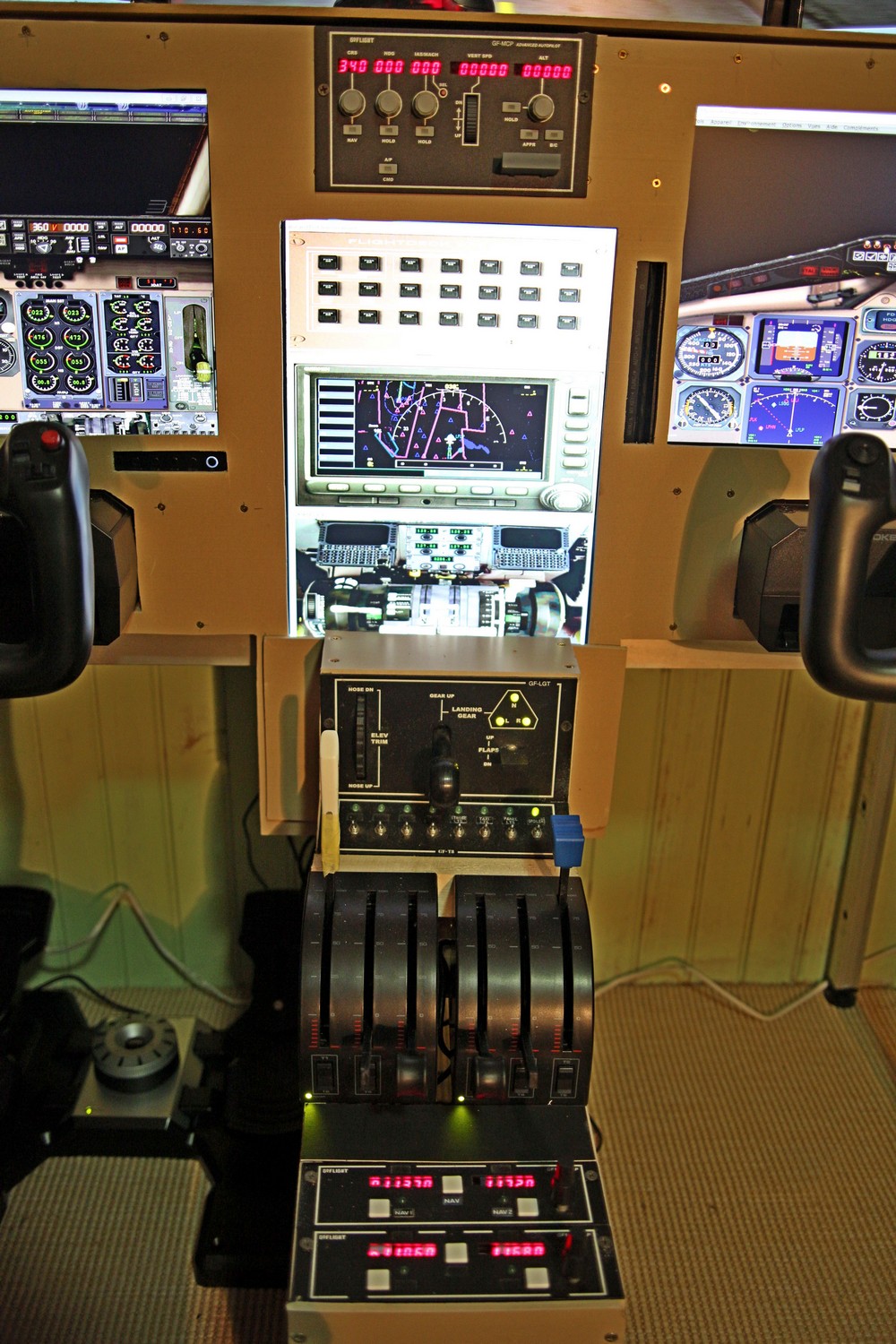

Et voilà, t'as réussi

Sympa le cockpit...

Il y a aussi Panel Builder, pour ce faire des tableau de bord, c'est facile et très léger en ressource

Un lien:

PANEL BUILDER : l'anti prise de tete pour Simpiteur


Avec Panel Builder, tu les place au tu veux les gauges en quelques clics de souris...

Il est très bien ton cockpit Gribouille.

filipo a écrit:

Jolie réalisation Gribouille

tu devrais utiliser l'application FS PANEL STUDIO pour modifier tes tableaux de bord 2D en version double écran ...
FiL

Bon programme mais un seul inconvénient si je ne me trompe pas tu ne peux faire de panel avec les avions qui ne possède pas de cockpit 2D et ils sont de plus rares les avions avec cockpit 2D.

a+

Bon programme mais un seul inconvénient si je ne me trompe pas tu ne peux faire de panel avec les avions qui ne possède pas de cockpit 2D et ils sont de plus rares les avions avec cockpit 2D.

et non justement, c'est là la grosse affaire ...

Sur les machines dont les panels VC sont absents, je récupère les gauges du panel VC pour les intégrer dans un panel 2D fabriqué de toute pièce ; néanmoins pour les gauges absentes ou impossibles à récupérer du VC, je puise dans d'autres machines ...

Au départ, je fabrique un BMP qui mesure 2560 x 1024 pixels (2 écrans 4/3 côtes à côtes) et ensuite, sous FS PANEL STUDIO, je positionne les gauges en me basant sur la photo réelle du tableau de bord que je cherche à reproduire. Après j'adapte aussi aux écrans de mes deux TDB, pour que le diamètre des gauges soit confortable visuellement, au détriment des instruments secondaires que je retrouve dans le vue VC le cas échant.


Exemple : Cessna C340 II de Carenado qui ne dispose pas de panel 2D (only VC panel)

dans le vue FS PANEL STUDIO, le carré rose est le GNS530 de Reality XP dont la texture est non visible
sur Panel Studio mais bien présente dans FSX

Exemple : PA 34 de Carenado adapté en Cockpit 2D - dual screen



les radios ne sont pas représentées car elles sont physiquement présentes (Go Flight) entre les deux écrans LCD "TDB"

_______________________

Par contre FS studio ne peux afficher que des gauge à variables venant de FSX

ah bon ?  bizarre, car même PMDG fonctionne avec FS Studio ... j'ai peu de machines paywares, mais toutes mes machines ont été passées à la moulinette FS PANEL STUDIO (PMDG 737NGX, EMB 175 FEELTHERE, ATR71 Flight One, PA34 - C182Q - C340 II de Carenado) et après quelques machines freewares ...

Bobonhom a écrit:

Filipo si tu connais le secret pour afficher les gauges suivante avec Panel Studio, il faut le le dire de suite

je ne comprends pas ton croquis ... tu parles de panels issus de tes FIP Saitek

filipo

Les 6 gauges sont bien celles que j'avais dessiné et programmé sur mes FIP de SAITEK, mais les 6 aiguilles en rouge ne rendent pas les bonnes valeurs car les températures sont tirées du Plug-in d'Aérosoft et sont des variables inconnues qui prend en compte une variété de chose comme la température ambiante, etc...

J'ai essayé accompagné d'un crac de la chose avec les FIP, avec Panel Builder et avec Panel Studio, rien n'y fait... En fait je l'ai pas fait moi même avec Panel Studio, mais c'est plutôt Philippe Verhaege qui m'a dit que c'est impossible même avec Panel Studio à cause de c'est foutus variables propre au CatalinaX

Lui aussi était bien septique au début, et a mis bien du temps à comprendre la façon que ces gauges travaille... Il a un outil pour lire les variables de FSX pour bâtir ses FIP, mais les lecture prisent par son truc sont fausse aussitôt que l'on change un paramètre température...

Alors si toi tu y arrives, tu m’enlèverais un tel fardeau de conception car la seul manière que j'ai trouvé pour afficher ces cadrans moteurs correctement et fidèlement à ceux du cockpit 3D, et bien c'est d'afficher ceux du cockpit 3D en vue déporté avec Wide View et un autre ordi, tu vois le truc, elle vont revenir cher mes gauges moteurs...

Il y a aussi d'autres petits trucs qui affiche pas la réalité à 100% comme les gauges hydrauliques, mais elles je fais avec ce que j'ai, c'est moins grave...

Je peux te le preter la CAT si tu veux testé tes compétences

En toute amitié, B0

Dernière modification par Bobonhom (02-02-2014 16:26:38)

De rien

Je n'ai toujours pas passer la dernière couche de peinture sur mes embouts! (C'est sûr, avec un grand de 3 ans 1/2 et un petit de 1 an, ça n'avance pas vite )

Bonne continuation

Jean-Rémi

Bonsoir,
Bienvenue Gribouille, ton cockpit m' a l'air bien sympa et pratique.

Bravo.

@ Marc,
Pour ce qui est des gauges avec Fs panel studio voici ma méthode: j'ai d'abord crée ces dernières en les plaçant où je les voulais sur l'écran désiré, ensuite,à l'aide d'un calque scotché sur l'écran , j'ai repéré les cercles que j'ai ensuite reportés sur les caches que j'ai fait en dépron (ancien aéromodéliste !).
Découpés au scalpel ou au cutter si tu n'en a pas,ça le fait!


Je confirme que ça marche avec les Carenado .

@Bo,
Coucou,
Pour ton prob t'aiguilles je pensais à un truc: J'avais trouvé je ne sais plus où un tuto de quelqu'un qui avait fait d'une gauge de volets de 737 défaut de fsx une fenêtre pop up , ce qui fait qu'elle était facile à faire glisser sur un autre écran (si tu vole en fenêtré.)
Il me semble que le truc consistait à creer un autre panel supplémentaire avec juste cette gauge et de le déclarer comme il se doit.
Si tu peux  récupérer tes gauges dans le fichier aircraft.cfg et le modifier de telle sorte cela devrait marcher.

Amicalement,
Will.

Dernière modification par willswings (03-02-2014 00:25:49)

FS panel est un logiciel de création uniquement . Considère le comme un paintshop pro pour panels fsx,il n'a rien à gagner à être en réseau.
Tu crée tes panels en positionnant tes gauges que tu veux (qui sont répertoriées dans ton fsx) à la grandeur et à l'emplacement que tu que tu veux et il te les injecte dans FSX. C'est tout .
Rien à voir avoir les données des gauges ou leur fonctionnement et rien à voir non plus avec des panels déportés ou standalone.
Pour ça (je le signale juste pour info car je sais que toi tu les connais...) il y a plusieurs softs payants et quelques uns gratuits comme Jee HEEL OU VAS FMC ou même Plan gG3 qui a un joli petit panel bien fonctionnel.Ces 3 softs se connectent grace à FSUIPC.

amicalement,
Will.

Oui c'est ça , tu vois par ex j'avais crée un panel notamment pour les Carenado  qui n'ont pas de panel 2D.
Mais malheureusement, ce sont des GAUGES FSX et non Standalone .Elles  ne fonctionnent pas sur un autre PC.
...MAIS !   ....
j'avais expérimenté les panels déportés grace à une autre astuce...le partage de cockpit
et là ...ton panel  que tu as pu faire sur fspanel pourra fonctionner en réseau sur le  fsx sur ta deuxième machine!



Désolé pour  le Hors sujet...
Excuse Gribouille!
envoie nous d'autres photos et continue comme ça !


amic,
Will.
